數控鉆銑床控制系統對步進電機的控制
更新時間：2021-02-23 人氣：822

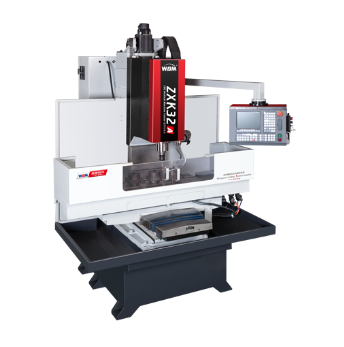

數控鉆銑床是以微處理器為基礎，集計算機技術、自動控制技術和通信技術于一體的新型工業自動控制設備。它面向控制過程、用戶和工業環境，具有操作方便、可靠性高的特點。
數控鉆銑床控制系統對步進電機的控制
由于脈沖控制，電機轉子的角位移和速度與輸入脈沖數和脈沖頻率嚴格成正比，通過控制脈沖數來控制角位移，實現精確定位；通過控制脈沖頻率來控制電機轉速和加速度，實現調速功能。通過改變通電順序，可以改變電機的旋轉方向。在數控鉆銑床的控制系統中，步進電機的位移、速度和方向由可編程控制器控制，具體要求如下：
1.行程控制數控銑床各軸的行程與步進電機的總轉角成正比，只要控制步進電機的總轉角，工作臺的行程就可以控制。因此，可編程控制器輸出的脈沖數可以根據各軸的位移來確定。
2.進給速度控制工作臺的進給速度取決于步進電機的速度，而步進電機的速度取決于輸入脈沖頻率。因此，在數控加工中，可根據該過程所需的進給速度來確定PLC輸出的脈沖頻率。
3.進給方向控制是步進電機的轉向控制。通過改變步進電機各繞組的通電順序，可以改變步進電機的轉向。在實際應用中，步進電機驅動器可以接收來自數控鉆銑床控制系統的轉向選擇信號，該輸入信號可以看作是一個開關信號，通過PLC編程可以方便地控制步進電機的轉向。
?
?
?
